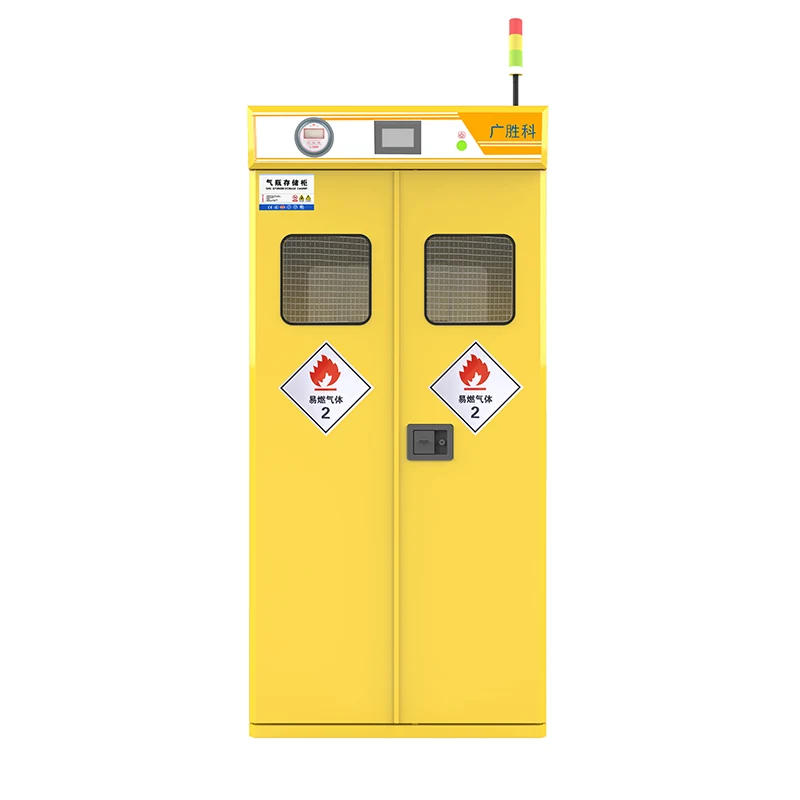

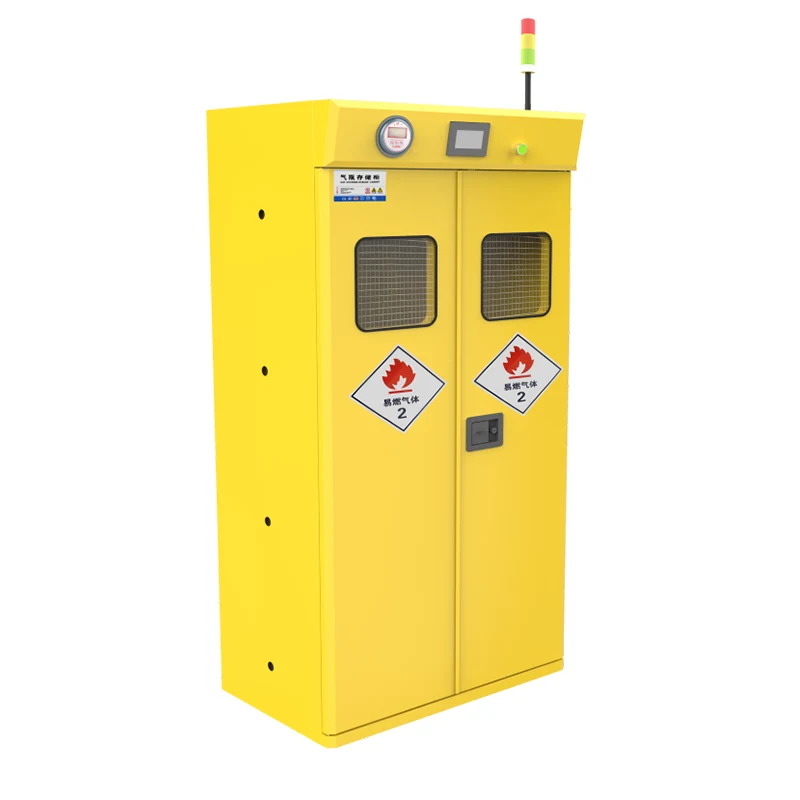

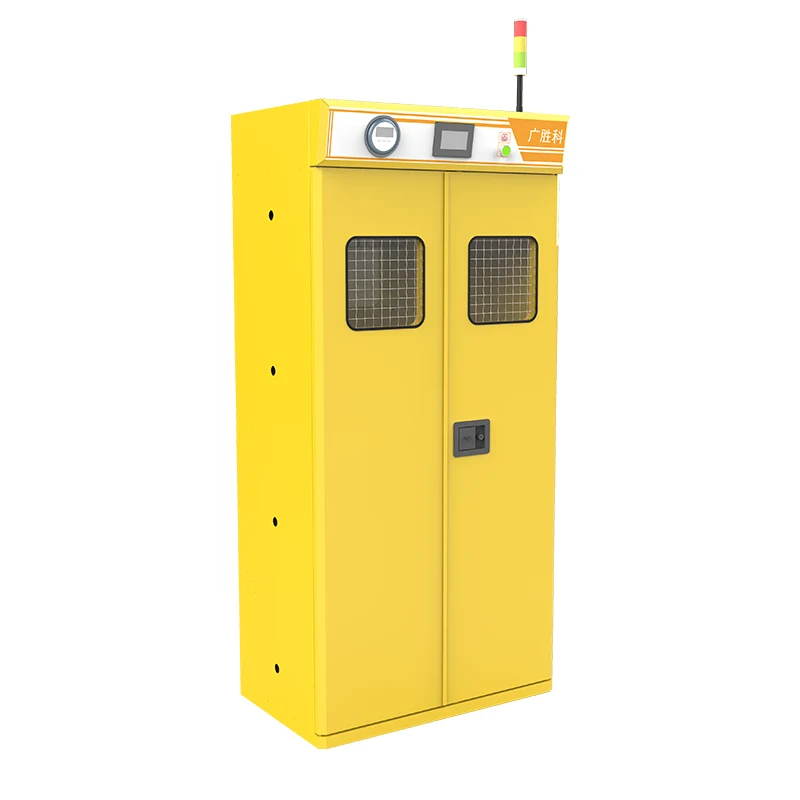

Armoire de rangement de cylindre à gaz à l'épreuve de gaz à double bouteille intelligente

L'armoire de stockage du cylindre à gaz à l'épreuve des explosions est une solution de stockage sûre conçue pour divers gaz inflammables et explosifs dangereux, notamment du méthane, de l'acétylène, de l'hydrogène, de l'oxygène et des gaz inertes. Il est équipé d'une fonction d'alarme, garantissant une sécurité, une fiabilité et une qualité élevées.

1. Corps d'armoire

L'armoire est construite avec des plaques en acier de haute qualité à double qualité, chacune avec une épaisseur ≥ 1,5 mm. Après avoir subi des traitements de décapage et de phosphation, la surface est pulvérisée électrostatiquement avec de la résine époxy, offrant une excellente résistance aux acides, aux alcalis et à la rouille. Le panneau de la porte externe a une structure de 1,5 mm d'épaisseur et l'interface est remplie de matériau ignifuge en fibre de céramique.

2. Panneau de porte

Le panneau de porte est équipé de charnières détachables et d'une fenêtre de vision en verre transparente à l'épreuve d'explosion à l'avant, permettant aux utilisateurs d'observer l'état d'utilisation des cylindres à gaz à l'intérieur de l'armoire.

3. Fenêtre de visualisation

La fenêtre de vision est faite de verre trempé, avec une conception unique et nouvelle.

4. Trou Pass

Il y a un trou de passage sur le côté de l'armoire pour assurer une bonne circulation de gaz à l'intérieur.

5. Dispositif de fixation mobile

Le dispositif de fixation mobile peut accueillir le stockage des cylindres à gaz avec différentes hauteurs et diamètres. Il utilise un mécanisme de fixation de type chaîne en acier inoxydable 304 fixe pour empêcher les bouteilles de gaz de se déplacer.

6. pédale mécanique

La pédale est une plaque de rampe mécanique. Il y a une pédale en relief en acier inoxydable réglable au bas de l'armoire, facilitant le chargement facile et le déchargement des bouteilles de gaz.

7. Dispositif de verrouillage

Un verrouillage de liaison à trois points est utilisé, offrant une sécurité améliorée.

8. Dispositif d'alarme

Un système d'alarme audible et visuel est adopté, avec un son fort mais non irritant.

9. Système d'échappement automatique (facultatif)

10. Vanne d'échappement à gaz

La soupape d'échappement à gaz dispose d'une conception de structure à double soupape. Il alarmera et s'arrête automatiquement lorsque la pression de gaz est insuffisante.

11. Gauge de pression négative

La pression négative à l'intérieur de l'armoire peut être réglée en fonction du type de gaz. Il permet aux utilisateurs de surveiller la pression négative à l'intérieur de l'armoire. Lorsque le capteur à l'intérieur de l'armoire détecte une fuite de gaz et active l'alarme, le ventilateur supérieur commencera automatiquement, expulsant le gaz à l'extérieur à travers le tuyau d'échappement pour protéger la sécurité de la zone de travail.

12. Système de contrôle

Le système de contrôle a 40 paramètres de gaz couramment utilisés pré-emballés pour la sélection.

13. Dispositif de clôture de porte automatique

Lorsque la température à l'extérieur de l'armoire atteint 70 ° C, le dispositif de verrouillage de la porte de l'armoire à cylindre à gaz foncera automatiquement et la porte se fermera automatiquement, empêchant l'incendie de se propager à l'intérieur.

14. Surveillance de la pression

La pression négative à l'intérieur de l'armoire à cylindre à gaz est affichée en temps réel. Lorsque la pression est inférieure à la valeur définie, le ventilateur sera automatiquement activé. La pression négative maximale à l'intérieur du cylindre peut atteindre 60 pass.

15. Dispositif de commutation automatique

Lorsque la pression de gaz dans un cylindre est insuffisante, elle passera automatiquement à la zone de cylindre complète. Lorsque la pression de gaz dans les deux cylindres est insuffisante, la soupape principale se ferme automatiquement.

16. Système de commutation de gaz semi-automatique en acier inoxydable

Ce système convient à C₂h₂, Co₂, Ar, N₂, He, O₂ et Air. La pression d'entrée maximale est de 20 MPa et la pression de sortie varie de 0 à 1,6 MPa. Il fonctionne en mode 1-user-1-standby et est équipé de 4 vannes de diaphragme (2 vannes on-off et 2 vannes de purge), y compris une soupape de décharge de pression. Les interfaces d'entrée et de sortie sont de 1/4 ”NPT (F).

17. Saloudoïde anti-explosion

18. Affichage numérique à basse pression (RY-PLB)

Il peut surveiller 1 à 4 canaux, avec un affichage en cristal liquide, une alarme audible et visuelle et un affichage numérique.

19. Capteur de pression en acier inoxydable

Plage: 0 - 20MPA; Sortie: 4 - 20mA; Précision: 0,5% FS; Fil d'installation: 1/4NPT

Précautions et entretien

Conservez les bouteilles de gaz contenant le même type de gaz dans la même armoire. Ne mélangez pas différents types de gaz.

Lors de l'installation de l'armoire à cylindre à gaz, placez-la contre un mur et assurez-vous qu'elle est de niveau.

Testez l'alarme une fois par semaine. En règle générale, utilisez un briquet non désigné pour libérer du gaz près de la consommation d'air pendant quelques secondes. Si l'alarme répond avec une alerte audible et visuelle, elle fonctionne correctement. Sinon, ayez un inspecter professionnel et réparez-le. (Remarque: Pendant les tests, ne vaporisez jamais une grande quantité de gaz à haute concentration directement sur le capteur interne de l'alarme, car cela peut endommager le capteur.)

Gardez l'intérieur de l'armoire propre et retirez régulièrement la poussière ou d'autres débris de l'apport d'air du capteur.

Remarque: Lorsque les cylindres à gaz sont stockés dans le cabinet, il ne devrait y avoir aucun problème dans des circonstances normales et non humaines. Pour éviter les alarmes lentes ou non réactives en raison de longues périodes d'inactivité, le personnel peut effectuer des tests d'alarme en utilisant de la fumée et du gaz pour assurer le fonctionnement normal du produit. L'auto-test est généralement recommandé une fois tous les deux mois.

Paramètre (spécification)

Fonctionnalité et application

L'armoire de cylindre à gaz d'épreuve intelligente se démarque avec son système de protection intelligent avancé de la sécurité. Il est équipé d'une variété de sondes de surveillance à haute précision, y compris des sondes de surveillance de la concentration en gaz, des sondes de surveillance de la pression, etc., qui peuvent surveiller avec précision l'état du gaz à l'intérieur de l'armoire en temps réel. Une fois la fuite de gaz détectée, il émettra immédiatement des alarmes audibles et visuelles à décibels et enverra des messages d'alarme aux appareils mobiles du personnel pertinent pour s'assurer que le danger peut être détecté immédiatement. Lorsque la pression de gaz à l'intérieur de l'armoire change anormalement, le système de contrôle intelligent réagira rapidement et coupera automatiquement l'alimentation en gaz pour prévenir les accidents de sécurité causés par des problèmes de pression et étouffer le danger dans l'œuf.

Dans l'atelier électronique de fabrication de puces, des gaz spéciaux tels que le silane et la phosphine, qui sont inflammables, explosifs et ont des exigences extrêmement élevées pour la pression et la pureté des gaz, sont utilisées dans le processus de production. L'armoire de cylindre à gaz d'épreuve intelligente peut surveiller l'état de ces gaz en temps réel. Une fois qu'il y a des fuites ou une pression anormale, il alarmera et coupera rapidement l'alimentation en gaz pour assurer la sécurité de la production de l'atelier et la qualité du produit. Dans les laboratoires chimiques des institutions de recherche scientifique à grande échelle, plusieurs gaz expérimentaux coexistent et l'environnement d'utilisation et de stockage des gaz est complexe. Les fonctions de surveillance et de protection intelligentes de la cabinet de cylindre de gaz intelligent à l'épreuve des explosions peuvent gérer efficacement des situations complexes, créer un environnement expérimental sûr et fiable pour les chercheurs scientifiques et aider les projets de recherche scientifique à se dérouler en douceur.
