Entrepôt de récipient de stockage de cylindre à gaz à l'épreuve des explosions à l'épreuve

Numéro de série

Nom de structure

Fonction, description et configuration des paramètres

1

Armoire

Le cadre de l'armoire est principalement composé de 2,0 mm Corten A plaques en acier. L'armoire extérieure se compose d'un cadre en acier, verticalement côté ondulé - panneaux et extrémité - panneaux, et horizontalement et verticalement Top ondulé - panneaux, qui sont tous pressés à partir de l'acier à froid plaques. L'extérieur entier de l'armoire est pulvérisé de peinture anti-rouille, Les murs intérieurs sont recouverts de peinture anti-corrosion, et le fond est pulvérisé de polytétrafluoroéthylène. L'ensemble du cabinet a une anti-corrosion capacités.
La paroi intérieure de l'armoire utilise la classe A - Proof et chaleur - isolant Matériaux, avec une épaisseur de couche d'isolation ≥150 mm.
En cas d'explosion, le haut de l'armoire est équipé d'une explosion - ventilation panneaux, avec 3 ouvertures d'explosion - ventilation de taille 1,1 * 1,1 m, et le Pression - zone de décharge est ≥ 0,11 m² / m³. La surface de soulagement de la pression est conçue Selon la norme BGV B4. Les couvertures de l'explosion - ventilation Les panneaux sont installés de manière lâche avec des chaînes fixes et tomberont automatiquement Retour après le soulagement de la pression. Les panneaux d'explosion - de ventilation sont équipés de Des auvents de neige pour éviter la pluie et la neige. La pression d'explosion - de ventilation est 580MPA.
La porte de l'armoire est faite de matériaux simples ou composites avec des fonctions telles comme feu - preuve, foudre - preuve, anti - statique, anti-corrosion et non - Sparking. Il est équipé d'un tir interne - Fighting Push - Bar Lock. Lorsque la barre de poussée est utilisée pour ouvrir la porte, elle déclenchera un décibel de 100 Sound d'alarme pour l'alarme liée. En cas d'incendie et diverses urgences, il s'assure qu'un grand nombre de personnes à l'intérieur de la cabinet peuvent rapidement et s'échapper en toute sécurité. La porte s'ouvre dans la direction d'évacuation et peut être ouverte de l'intérieur.

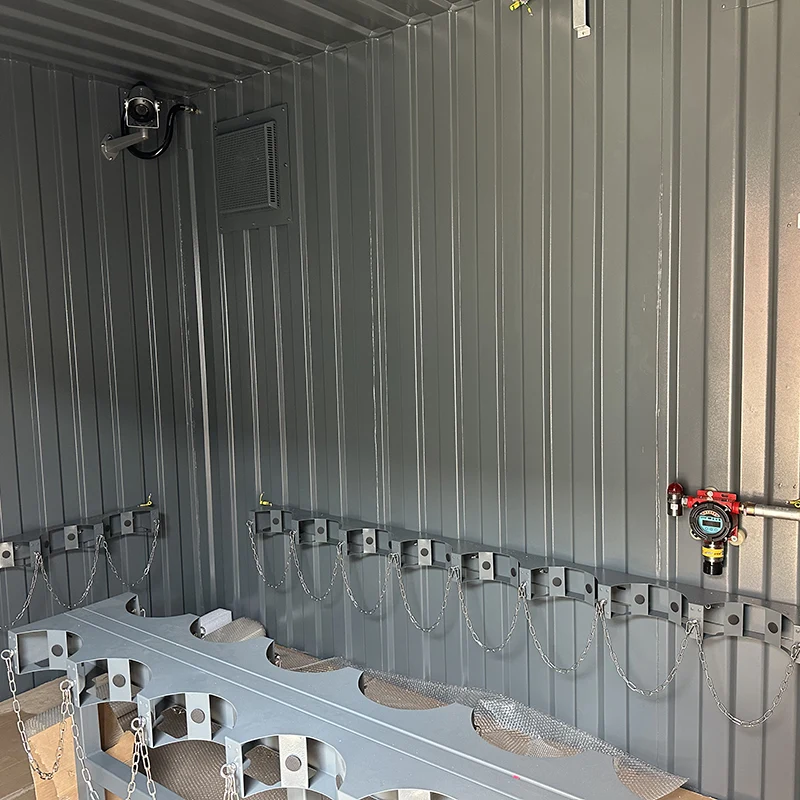

Il y a des supports de fixation du cylindre à gaz à l'intérieur de l'armoire pour réparer le gaz cylindres.

2

Système de contrôle intelligent

2.1 Le système de commande est équipé d'un 7 pouce plein - Écran de couleur, qui peut afficher l'état de divers paramètres dans Real - temps.
2.2 L'équipement entier est contrôlé de manière centralisée par un système de micro-ordinateur. Selon les paramètres définis par le client, le système informatique Automatiquement et réel - le temps détecte les paramètres de chaque capteur, et Contrôle des fonctions telles que le contrôle d'accès, l'éclairage, l'alerte précoce et l'alarme, et contrôle de la température.
2.3 En cas de danger possible, le système de contrôle activera un audible et alarme visuelle. Le son d'alarme est supérieur à 85 décibels, fournissant longtemps - Distance précoce.

3

Système de stockage interne

Interne Système de stockage
3.1 Gas Supports de fixation du cylindre: 45 ensembles

4

Système de ventilation et d'échappement

Le système de ventilation et d'échappement se compose de 4 ventilation Louteurs et variétés de ventilation.
4.1 Les perspectives de ventilation sont installés à l'intérieur de l'armoire, et l'insecte et Les filets de rongeurs sont placés à l'intérieur des perspectives pour la consommation d'air.

5

Système de contrôle de la température

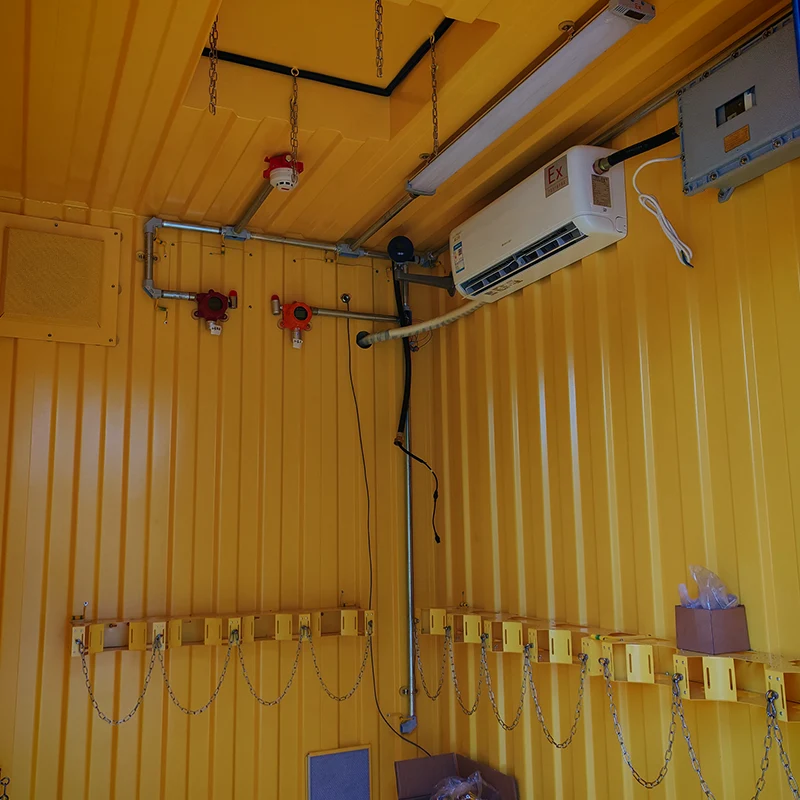

Le système de contrôle de la température se compose d'un plein - intérieur - feu de mur - preuve et chaleur - couche isolante et 3 explosion - preuve climatiseurs.
5.1 A 50 mm - Épaisseur Classe A - Proof et chaleur - La couche isolante est réglée sur la paroi intérieure de l'armoire pour empêcher la température interne de surchauffer Lorsqu'il est exposé au soleil.
5.2 Explosion - Les climatiseurs à l'épreuve sont installés à l'intérieur de l'armoire pour réduire efficacement la température interne lorsque la température ambiante est également haut.
5.3 Exigences pour l'explosion - Proof Split - Type Air Climatisers (Les unités de fenêtre sont strictement interdites, anti-vibration et bruit - réduction sont requis):
Tension nominale: 220V 50Hz
Courant nominal pour refroidissement / chauffage: 10.7 / 16,5a
Évaluation étanche: 1p * 4
Bruit (intérieur / extérieur): 40/59 dB

6

Explosion - Système d'alimentation de preuve

Le système d'explosion de l'alimentation de l'épreuve se compose de 1 Explosion - Boîte de distribution d'épreuve, 3 explosion - des lumières de preuve et 3 Explosion - Proof Lights d'urgence.
6.1 La coque de la boîte de distribution de commande principale est en alliage d'aluminium et recouvert de résine époxy.
6.2 L'éclairage interne utilise des lampes fluorescentes d'explosion et d'épreuve, et Explosion - des lumières d'urgence de preuve sont installées aux sorties.
6.3 Le capteur de température interne, les climatiseurs et le gaz combustible Le capteur est tous conçus avec des fonctionnalités d'explosion.
6.4 Le câblage du circuit interne est défini en fonction de l'explosion - preuve exigences.

7

Fire - Système de combat et d'extinction

7.1 Trois ensembles de tirs automatiques - Extinction Les appareils sont installés sur le dessus à l'intérieur de l'armoire. Quand le feu la température augmente, l'agent de poudre sec dans le dispositif d'extinction du feu est éjecté de la buse sous l'action de l'azote pour les combats de feu. Le Fire - Le dispositif d'extinction a les caractéristiques du feu rapide - l'extinction vitesse et utilisation sûre.

8

Dispositif de protection électrostatique

8.1 Une colonne de libération électrostatique du corps humain est définie à La porte de l'armoire, qui est reliée au corps principal de l'armoire. Personnel peut le toucher avant d'entrer pour décharger la charge statique sur leur corps pour éviter les dangers électrostatiques.
8.2 Une foudre indépendante et une surtension sont installées à la principale Point d'accès à l'alimentation pour éviter les risques électrostatiques.
8.3 Le système de libération électrostatique se compose de trois angle 2500 * 50 * 5 mm Les fers insérés directement dans le sol L'électricité est inférieure à 4Ω.

9

Système de surveillance vidéo

9.1 Une explosion - la caméra de surveillance vidéo à l'épreuve est Installé à l'intérieur de chaque armoire, avec une résolution ultra - haute définition 960p et nuit - fonction de surveillance infrarouge du temps.
9.2 Une caméra de surveillance périphérique Ultra - High - Définition 960p est installé à l'extérieur.
9.3 Un port réseau RJ45 est réservé à la connexion avec le principal de l'école Système de surveillance.
9.4 Le système de surveillance vidéo a une fonction de stockage et de mémoire, qui peut enregistrer plus d'un - des données de surveillance du mois et peut être consulté sur téléphones mobiles et ordinateurs à tout moment.

10

Système de surveillance à distance

10.1 un a établi chacun d'un dispositif d'indicateur d'humidité, un dispositif de détection de température, un dispositif de détection de surveillance du gaz combustible, et Un détecteur de fumée est installé à l'intérieur de l'armoire, avec LED sur - Données du site Fonction d'affichage pour surveiller l'environnement interne de l'armoire.
10.2 Chaque dispositif de détection peut surveiller l'intérieur de l'armoire en temps réel - temps 24 heures par jour. Lorsque les indicateurs atteignent les valeurs de sécurité définies, le contrôle Le système exécutera intelligemment diverses mesures et alarmes d'élimination.
10.3 Lorsque les indicateurs de paramètres atteignent les valeurs définies, la surveillance Le système enverra un SMS pour informer et rappeler au client.

11

Évasion d'urgence

11.1 Lampes d'éclairage d'urgence et la sortie de sécurité Des indicateurs sont installés au-dessus de la porte de l'armoire pour faciliter le personnel évacuation en cas d'urgence.

12

Eyewash et douche d'urgence

12.1 La hauteur de la douche est de 2100 mm ± 20 mm, et le La hauteur des oculaires est de 1030 mm ± 20 mm.
12.2 Les lunettes et la douche utilisent une structure combinée en acier inoxydable SU304, qui peut résister à la pression d'eau> 5 kg / cm².
12.3 Il est installé d'un côté à l'extérieur de la porte de l'armoire et peut être atteint Dans les 5 ans en cas d'urgence.

Modèle de produit

Paramètres du produit

GS-GCW

Principal Dimensions de l'armoire (longueur, largeur, hauteur)

H2800 * W3000 * L4000 mm

H2800 * W3000 * L6000 mm

H2800 * W3000 * L9000mm

H2800 * W3000 * L12000 mm

Ça peut être personnalisé.

(Dans l'ensemble Structure de la boîte à double couches en feuilles ondulées 2.0)

Explosion - Climatiseur à l'épreuve

Pouvoir: 1,5 kW (y compris la télécommande de conditionneur d'air). Garantit que le La température à l'intérieur de l'armoire reste en dessous de la température sûre pendant - Summers de température.

Perspectives

Longueur: 260 mm; Hauteur: 280 mm

Explosion - Fan de preuve

Pouvoir: 0,18 kW; Volume d'air: 2280m³ / h pour la ventilation et l'air échange

Couverture de fan + Boîte de filtre

Équipé avec coton de filtre en carbone activé à des fins de filtrage

Minuteur (Contrôle de l'explosion - interrupteur de ventilateur)

Afficher Écran

Moniteur pour des vidéos de surveillance

Explosion - Caméra à l'épreuve

Utilisé dans conjonction avec l'écran d'affichage

Sécurité Verrouillage

Impact - serrure de porte résistante

Gaz Système d'alarme de concentration

Capable de ON - Site et alarmes distantes

Foudre Tige

Pour protection contre la foudre

Rond Explosion - lampe à preuve

Pouvoir: 40W; Explosion - Éclairage de preuve

Urgence Armoire d'équipement

Contient: Extincteurs portables, incendies - couvertures résistantes, masques d'échappement, etc.

Sec - Extincteurs de poudre

Pour Sauvegarde d'urgence

Feu - couvertures résistantes

Pour Sauvegarde d'urgence

S'échapper Masques

Pour Sauvegarde d'urgence

Suspendu Extincteurs

Automatiquement activé lorsque la température atteint 68 ° C, avec une capacité de 4 kg pour Feuure de feu - Fonction de combat

Fixation Cadre

Inoxydable - Chaînes en acier adaptées aux cylindres à gaz 40L / 50L

Anti - rampe

Fait de plaques à carreaux pour anti-glissement et manipulation facile

Pluie Abri

Pour Protéger contre la pluie

Explosion - Boîte de distribution de preuve

Tout La boîte électrique est en plaques en acier de haute qualité et a un excellent feu - Performance de prévention. Le commutateur d'alimentation principal et le contrôleur de ventilateur sont installé à l'intérieur de la boîte.

Statique Fil de mise à la terre

Pour anti - fins statiques

Cordon d'alimentation + Tee + Tube rond

Électrique Cordons d'alimentation de l'appareil, fils de coude à trois voies, câble - arrangement rond tubes et crochets

Utilisateur Sac d'information

Utilisateur manuel, certificat de conformité, carte de garantie, liste d'équipements et divers certifications

Sécurité Signes

Pour avertissement et rappel
